NH00 125Yon aplikasyon Fuse nan yon kabinè distribisyon JP ki ba-





An 2024, nou te kòmanse kolabore ak yon manifakti kabinè distribisyon JP ki ba -. Kliyan an pwodui ekipman vòltaj ki ba - entegre pou distribisyon pouvwa, pwoteksyon sikwi, mesure ak kontwòl nan sistèm distribisyon elektrik 0.4 kV.

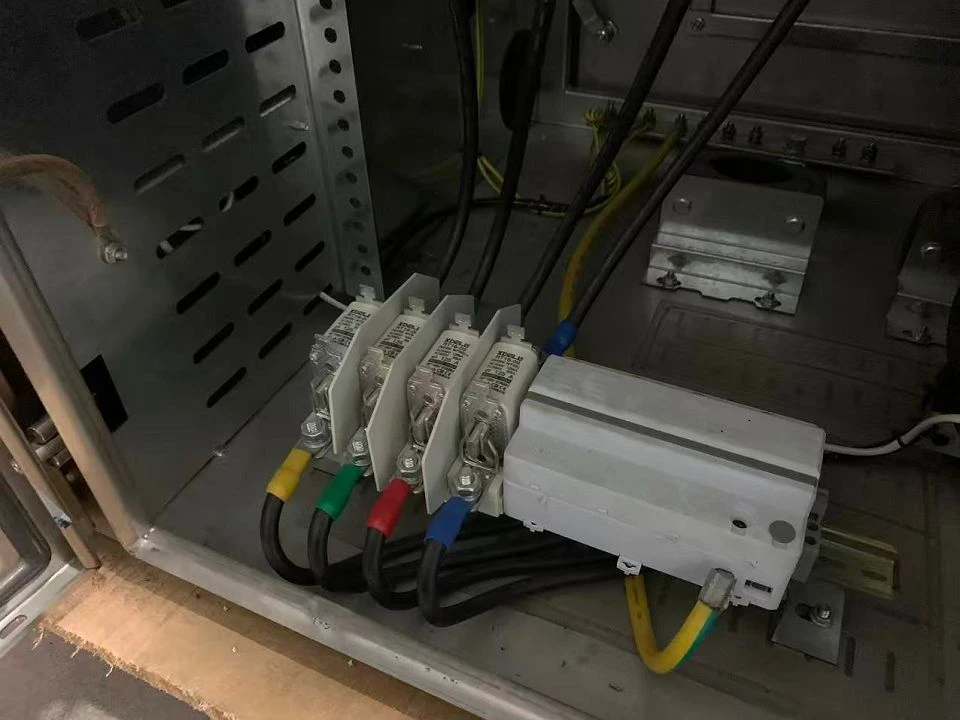

Pou pwojè sa a, nou te founi lyen fusible NH00 125A gG pou enstalasyon andedan kabinè JP kliyan an. Foto aplikasyon yo montre kat lyen fuzib enstale kòt a kòt ak baz NH korespondan oswa detantè ak konekte ak kondiktè koulè -kode kòm yon pati nan asanble pwoteksyon sikwi vòltaj ba -kabinè a.

Yon kabinè distribisyon vòltaj ki ba -JP konbine plizyè fonksyon elektrik nan yon sèl patiraj, tankou distribisyon pouvwa, pwoteksyon, mesure ak kontwòl.

Konpozan pwoteksyon enstale andedan kabinè a dwe apwopriye pou espas enstalasyon ki disponib ak kowòdone ak kondiktè kabinè a, chaj ak lòt aparèy elektrik.

Pou pwojè sa a, kliyan an te mande yon solisyon kontra enfòmèl ant fuzib ki ta ka entegre nan konsepsyon kabinè ki deja egziste a pandan y ap bay pwoteksyon kont kouran pou sikwi distribisyon vòltaj ki ba -.

Nou te founi lyen fusible NH00 125A gG pou pwojè a.



Gwosè NH00 a bay yon fòma estanda kontra enfòmèl ant pou aplikasyon distribisyon vòltaj ba -. Kategori itilizasyon gG a se yon kategori lyen konplè -ranje-ki itilize souvan pou pwoteksyon jeneral-bi kondiktè vòltaj ba- ak sikwi distribisyon kont surcharge ak kouran kout-.

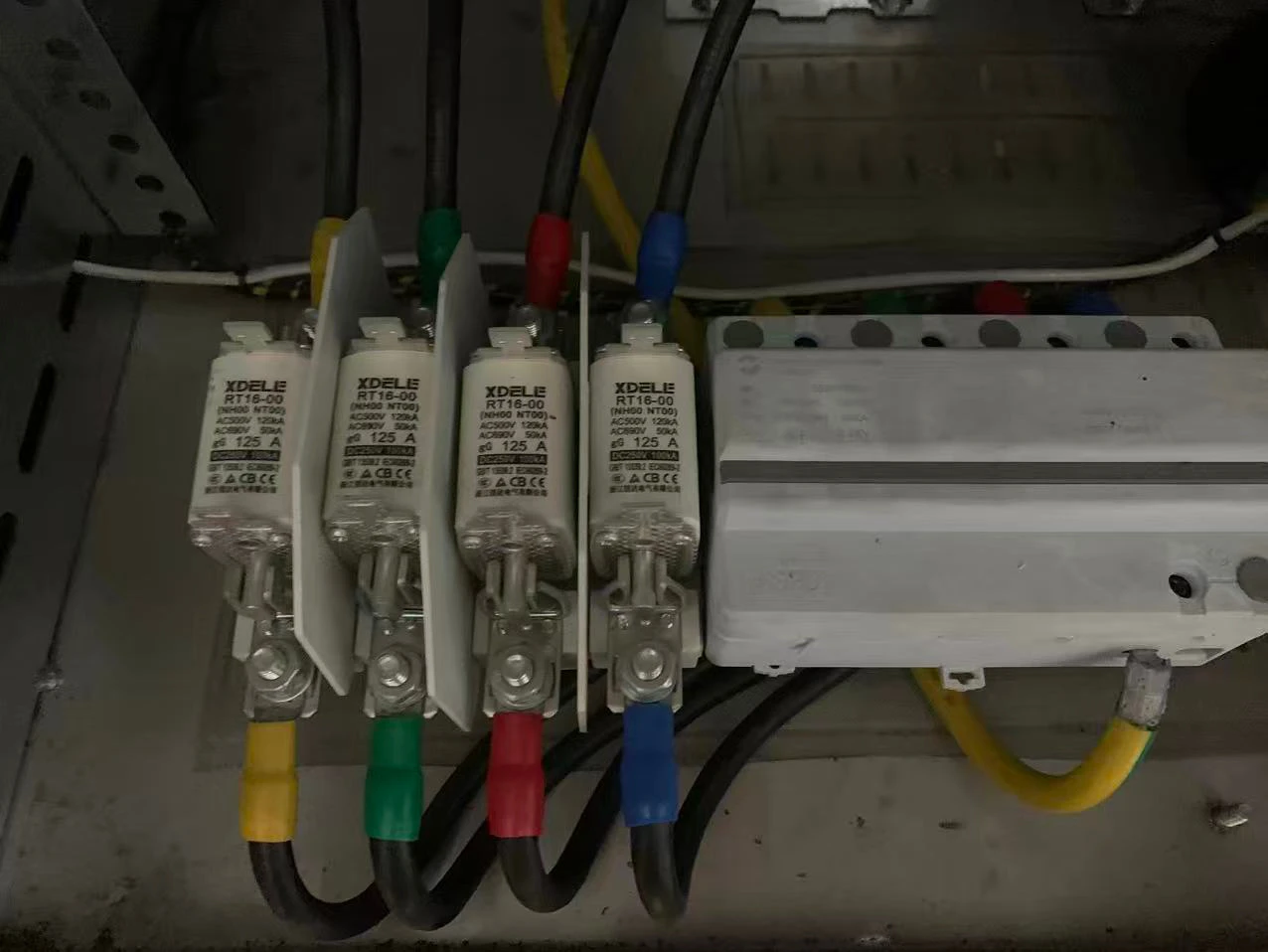

Nan kabinè fini an, yo te ranje kat lyen NH00 125A fuse ansanm ak izolan separateur ak baz korespondan fusible. Foto yo konfime yon asanble kat -pozisyon, men fonksyon chak poto ta dwe verifye nan chema elektrik kliyan an. Konfigirasyon sa a pèmèt asanble fuse a dwe enkòpore nan fil elektrik ki deja egziste kliyan an ak layout kabinè.



Kontèks estanda: NH blade-sistèm fuse kontak yo estandadize dapre IEC 60269-2.

Pandan operasyon nòmal, chaj aktyèl la ap koule nan chak lyen fuzib nan sikwi ki asosye en ba -vòltaj la.

Si yon kondisyon surkouran depase limit fonksyònman lyen fuze a, ki gen ladan yon surcharge soutni oswa sikwi kout, eleman fuze a fonksyone selon karakteristik tan -aktyèl li yo epi entèwonp aktyèl fay la. Sa a ede:

• Pwoteje kondiktè ki ba -vòltaj ak sikui distribisyon kont kouran twòp.
• Diminye risk pou domaj-fot ki gen rapò ak ekipman elektrik ki konekte.
• Limite dire ak efè tèmik yon fay elektrik.
• Sipòte izolasyon fòt epi redwi posiblite pou yon fay ki afekte lòt pati nan sistèm distribisyon an, sijè a bon kowòdinasyon pwoteksyon.
• Bay yon eleman pwoteksyon ranplase pou antretyen kabinè pa pèsonèl otorize.

Evalyasyon fuse ak karakteristik fonksyònman yo dwe kowòdone ak kapasite kondiktè aktyèl la-pote, aktyèl chaj espere, aktyèl aktyèl posib, aktyèl kout-sikwi potansyèl ak lòt aparèy pwoteksyon nan sistèm nan.

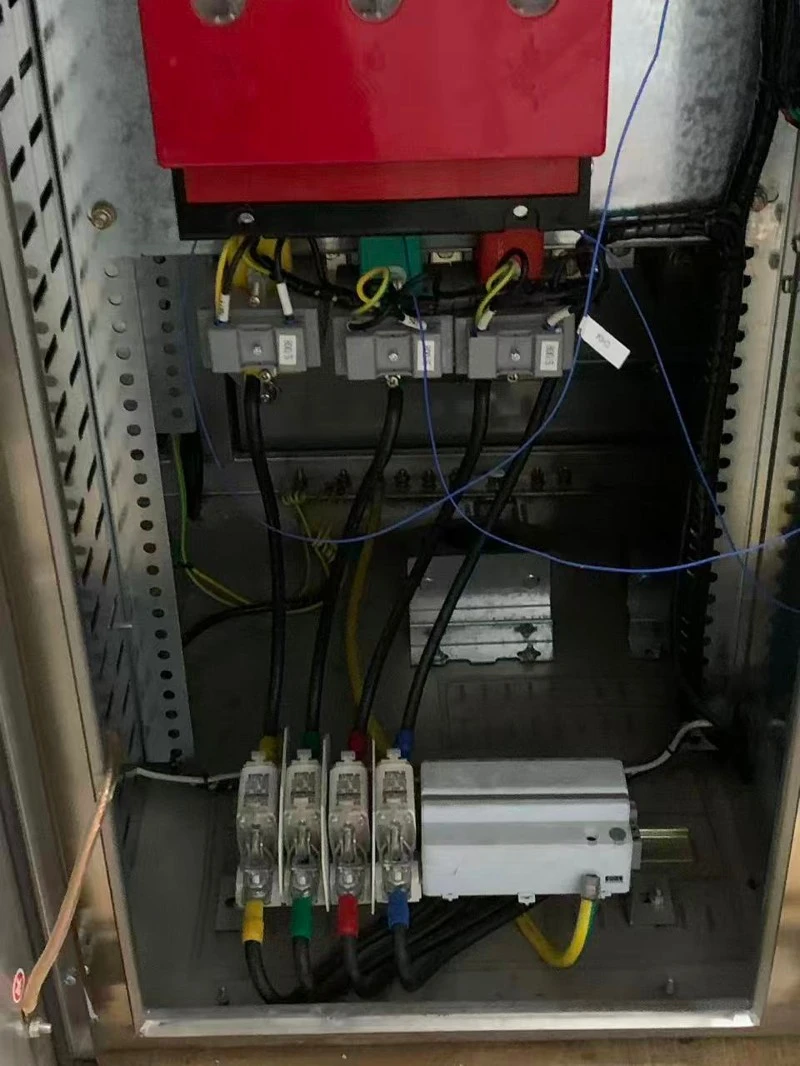

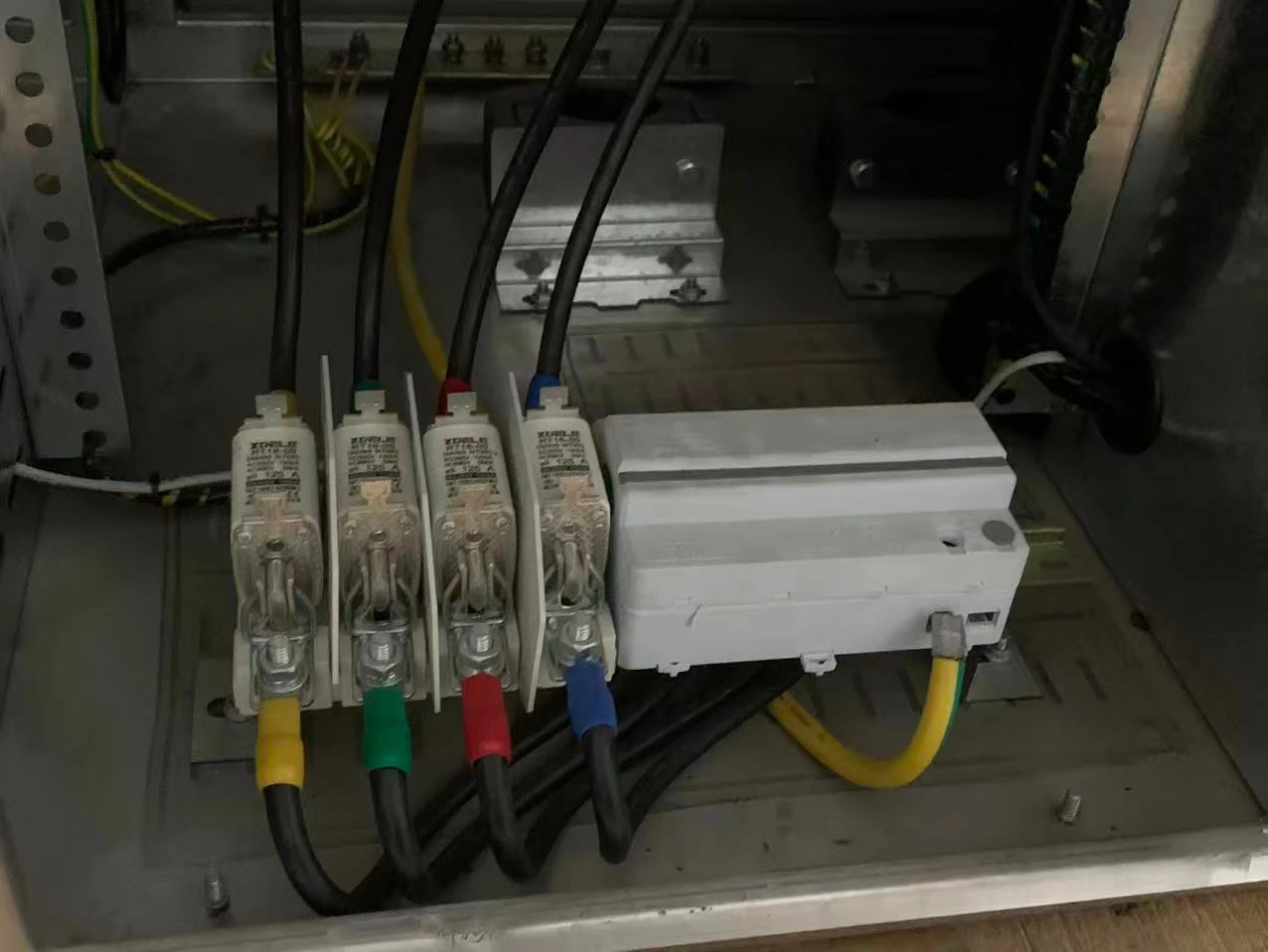

Foto enstalasyon yo montre lyen fuzib NH00 yo monte nan yon zòn aksesib toupre anba kabinè a. Enstalasyon an ta dwe evalye kòm yon pati nan konsepsyon kabinè konplè a, ki gen ladan otorizasyon, wout kondiktè, ogmantasyon tanperati ak aksè.

Aranjman kòt a kòt la ofri plizyè avantaj pratik:

• Itilizasyon kontra enfòmèl ant espas kabinè ki disponib.
• Klè separasyon ant pozisyon fusible adjasan yo.
• Koneksyon pratik ak kondiktè ki kode koulè-.
• Pi fasil enspeksyon vizyèl pandan asanble ak antretyen.

Fuse-ranplasman lyen pa pèsonèl otorize apre yo fin izole sikwi a san danje epi yo te idantifye ak korije kòz fay la.

Lyen NH fuse yo itilize ansanm ak konpatib NH fuse baz oswa òt yo chwazi pou konsepsyon kabinè a ak kondisyon elektrik. NH lam-sistèm fuzib kontak yo kouvri pa IEC 60269-2;

Pwojè sa a montre ki jan lyen fusible NH00 gG yo ka aplike nan ekipman distribisyon ba -konpak kote yo dwe konsidere tout -gamme pwoteksyon, kowòdinasyon pwoteksyon ak antretyen.

Anplis vèsyon 125 A yo itilize nan pwojè sa a, nou ka bay lyen fusible NH nan diferan gwosè, evalyasyon aktyèl ak espesifikasyon pou yon seri aplikasyon pou distribisyon vòltaj ki ba -.

Seleksyon pwodwi yo ka baze sou enfòmasyon tankou:

• Sistèm vòltaj

Fuse-lyen nominal vòltaj

Kapasite rupture obligatwa/kouran kout{0}}sikwi posib

• Kouran chaj nòmal
• Gwosè kab ak aktyèl -kapasite pote
• Kouran sikwi kout -prevwa
• Chaj ak kalite ekipman
• Kategori itilizasyon obligatwa
• Detantè fuze oswa spesifikasyon baz fuse
• Espas kabinè ak metòd enstalasyon
• Kantite obligatwa

Yo te chwazi evalyasyon 125 A yo montre nan ka sa a pou pwojè espesifik sa a. Evalyasyon fusibles pou lòt enstalasyon yo ta dwe konfime atravè sikwi-pwoteksyon ak selektivite ak kowòdinasyon kalkil.

Si w ap desine yon kabinè JP, ba -kabinè distribisyon vòltaj oswa lòt ekipman distribisyon elektrik, tanpri voye ba nou vòltaj sistèm ou a, aktyèl chaj nòmal, gwosè kondiktè/aktyèl -kapasite pote, potansyèl kout-sikwi aktyèl, gwosè fuzib ki nesesè yo ak kondisyon aplikasyon yo.

Ekip nou an ka ede w idantifye yon lyen NH ki apwopriye ak baz fuse matche pou pwojè w la.

Kontakte nou pou mande espesifikasyon pwodwi, echantiyon oswa yon sitasyon.
